ГЛАВА 1. ЛИТЬЕ ПО ВЫПЛАВЛЯЕМЫМ МОДЕЛЯМ

1.7. АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА


          Качество отливок и эффективность производства при литье по выплавляемым моделям зависят от стабильности технологи­ческих режимов на всех основных операциях этого многоопера­ционного процесса. Например, отклонения в соотношении компо­нентов модельного состава или температуры его запрессовки в пресс-формы могут привести к браку моделей по усадке; нару­шения режимов гидролиза этилсиликата и изменение вязкости суспензии — к браку оболочковых форм; отклонения режимов прокаливания от заданных — к браку форм и отливок и т. д.

Вместе с тем для многих операций технологического про­цесса требуется выполнение сложных манипуляций (изготовле­ние моделей, сборка их в блоки, формовка и т. д.). Причем выпол­нение многих операций связано с тяжелыми условиями труда. Поэтому автоматизация технологического процесса изготовления отливок в оболочковых формах решает следующие основные задачи: повышение качества отливок и производительности труда путем стабилизации режимов технологического процесса на всех его операциях; освобождение людей от трудоемких, монотонных работ и улучшение условий их труда.

В зависимости от характера производства (единичное, серий­ное, массовое), номенклатуры отливок и предъявляемых к ним требований проблема автоматизации производства отливок в оболочковых формах решается различно.

В массовом производстве отливок из углеродистых и низко­легированных сталей используют автоматизированные линии, выполняющие следующие операции: приготовление модельных составов, изготовление моделей; приготовление суспензии; изго­товление оболочковых форм; обжиг форм, заливка их расплавом, охлаждение отливок; предварительная очистка отливок от остат­ков формы и отделение их от литников; окончательная очистка отливок и термическая обработка отливок. Такие линии позво­ляют комплексно автоматизировать производство отливок.

В серийном производстве осуществляется автоматизация выполнения отдельных операций, таких, как изготовление моде­лей или звеньев модельных блоков, приготовление суспензии, изготовление оболочковых форм, их прокаливание и т. д. Для автоматизации этих отдельных операций используют унифици­рованные агрегаты, которые в зависимости от размеров моделей и годовой производительности участка, цеха составляют комплек­ты технологического оборудования. Однако ряд операций выполняют вручную, например сборку моделей в блоки пай­кой и т. д.

        Автоматизированные линии для массового производства и комплекты технологического оборудования для серийного и мелкосерийного производства имеют в своем составе многие виды однотипного оборудования. Это, например, установки для при­готовления пастообразного модельного состава (см. рис. 1.5), карусельные автоматы для изготовления моделей (рис. 1.30). Пресс-формы с вертикальным разъемом установлены на столе 1, который вращается с помощью электродвигателя, редуктора и мальтийского креста. Поворот стола от одной позиции на другую происходит через 10…20 с, что регулируется сменой шестерен привода. Разборка и сборка пресс-форм производится пневмоцилиндрами 2, вращающимися вместе со столом, и пресс-фор­мами 3. На позиции 1 модельный состав шприцем 4 запрессо­вывается в пресс-форму и затем на позициях //—VII модели охлаждаются в пресс-форме. На позиции VIII пресс-формы рас­крываются, модели 7 выталкиваются из пресс-формы и падают на водяной конвейер 8. На позиции IX рабочая полость пресс-формы очищается и смазывается.

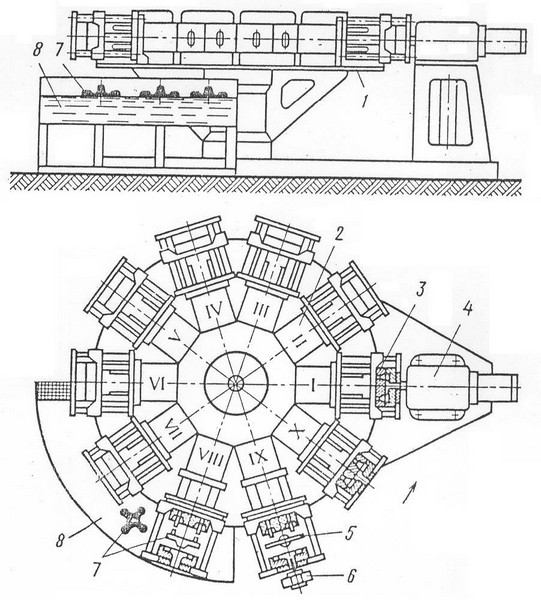

    Рис. 1.30. Схема карусельного автомата для изготовления выплавляемых моделей: I – позиция запрессовки модельного состава; IIVII – охлаждение моделей в пресс-формах; VIII – позиция раскрытия пресс-форм и выталкивания моделей; IX – очистка и смазывание пресс-формы; X – закрытие пресс-формы; 1 - стол машины; 2 – пневмоцилиндр привода стола; 3 – пресс-форма; 4 – шприц; 5 – кронштейн с блоком форсунок; 6 -  пневмоцилиндр привода иглы для очистки литникового канала пресс-формы; 7 – модель; 8 – водяной конвейер.

Литниковый канал в пресс-форме прочищается иглой, приводимой в движение пневмоцилиндром 6. На кронштейне 5 расположена форсунка для обдува пресс-формы сжатым воздухом и нанесения смазочного материала. При движении стола 1 кронштейн находится в нижнем поло­жении, при остановке он откидывается вверх и располагается между матрицами пресс-формы. На позиции Х пресс-форма закрывается.

В массовом производстве суспензию приготовляют в автома­тизированных установках (см. рис. 1.20).

         Для нанесения суспензии на блоки моделей и обсыпки их песком используют установки, схема которых приведена на рис. 1.31. Готовая суспензия поступает в бак 10 оснащенный мешалкой 9. Суспензия по трубопроводу 2 подается в ванну 8 с датчиком уровня 7. Блоки 7, подвешенные на конвейере 3, отклоняясь по копиру 5, направляются в ванну 8 с суспензией, поворачиваются вокруг своей продольной оси, что способствует равномерному нанесению суспензии. Затем блок на подвеске 4 перемещается в пескосып 6 с кипящим слоем песка, где и произво­дится обсыпка блока. Далее блоки направляются в камеру воздушно-аммиачной сушки.

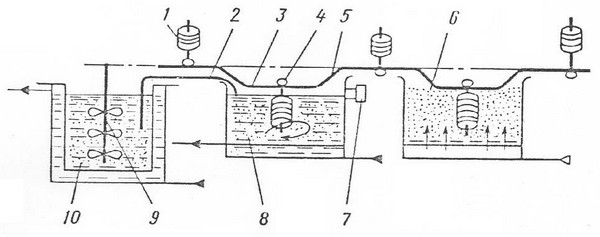

    Рис. 1.31. Схема агрегата для нанесения суспензии на блоки моделей и обсыпки их песком: 1 – блоки моделей; 2 – трубопровод для подачи  огнеупорной суспензии; 3 – конвейер; 4 – подвеска; 5 – копир; 6 – пескосып; 7 – датчик уровня; 8 – ванна с суспензией; 9 – мешалка; 10 – бак с огнеупорной суспензией.

В автоматизированных линиях для массового производства отливок используют автоматические системы ма­шин, например для прокаливания, формовки, заливки форм, выбивки, охлаждения отливок.

В таких агрегатах технологические установки объединены транспортным устройством в единую систему. Например, агрегат для формовки и заливки (рис. 1.32) состоит из газовой печи 1 прокаливания форм, заливочной карусели 3 со звездочками 4 и камеры охлаждения 6, объединенных конвейером 9.

Формы устанавливают на подвески конвейера 9, литниковую воронку закрывают колпачком, который предохраняет полость формы от засоров песком при формовке на подвеске. Конвейер транспортирует подвески с оболочковыми формами через печь прокаливания. Прокаленные формы после выхода из печи формуют в опорный (горячий) материал на карусели. Опускание подвесок выполняется пневматическим цилиндром. На участке формовки блоков в карусели с помощью неподвижно установленных труб 2 с отверстиями создается зона кипящего слоя песка. После заливки форм и затвердевания отливок блок на подвеске извле­кается «лифтом» 5 из карусели 3 и транспортируется в камеру охлаждения 6. Блоки отливок охлаждаются распыленной водой. Обломки оболочковой формы, отделившиеся от блока 7 отливок, падают на конвейер 8 и направляются на регенерацию. Производительность агрегата 90 блоков/ч. Скорость конвейера 0,6 м/мин. Шаг подвесок 400 мм. Длительность прокаливания 24 мин.

        Структура агрегата обеспечивает его высокую производи­тельность. Но при использовании оболочковых форм из кварцевых материалов значителен брак отливок из-за трещин в формах, засоров при формовке. Неполная синхронизация работы агрегата и плавильных печей приводит к тому, что металл заливается в формы, имеющие различную температуру. Температура песка в карусели 450…550 0С, вследствие чего возникает брак по не­доливу тонкостенных отливок.


        Рассмотренные выше автоматизированные агрегаты и комплекты оборудования предназначены для изготовления отливок массой до 1,5 кг в массовом и серийном производстве. При изготовлении средних и крупных отливок в мелкосерийном производстве для нанесения суспензии, обсыпочного материала на модели, удале­ния моделей из оболочек используют манипуляторы. Эти устрой­ства позволяют устранить тяжелый ручной труд, связанный с транспортировкой, манипуляциями с тяжелыми блоками моделей, формами.

Гибкие производственные системы ЛВМ

         Повысить степень автоматизации в единичном и серийном производстве отливок возможно применением концепции ГПС. Известный  на сегодня принцип создания ГПС – компоновка гибких комплексов из отдельных модулей. В малооперационных процессах литья в металлические формы комплекс составляется из однотипных модулей на базе однотипного технологического агрегата.

         Структурная схема процесса ЛВМ, включающая  последовательно: изготовление моделей, форм, отливок, финишные и контрольные операции предопределяет создание комплекса ГПС ЛВМ из модулей различного, функционального назначения.

         Такая схема (рис. 1.33) допускает структурную гибкость: можно компоновать поточную линию из наиболее приемлемых для конкретных условий модулей. При разработке ГПС ЛВМ требуется обеспечить межмодульные совместимости: технологическую, конструктивную, информационную.

         Особенностью построения поточной линии ЛВМ является невозможность устранения какого-либо отдельного модуля или их перестановки. Критерием выбора рациональной конструкции модуля может служить ряд параметров: габаритный размер отливки, толщина стенок, вид сплава, тип производства отливок, свойства формовочных  материалов.



    Рис.1.33. Блок – линия для литья по выплавляемым моделям: 1 – агрегат для приготовления модельного состава; 2 – блок автоматов для изготовления модельных звеньев; 3, 4 – гидрокамеры с огнеупорной суспензией; 5 – позиция нанесения покрытия и обсыпка; 6 – сушильная камера; 7 – возврат стояков; 8 – возврат жидкого модельного состава; 9 – камера для выплавления модельного состава; 10 – газовая печь; 11 –  заливочная карусель; 12 – плавильные печи; 13 – охладительная камера; 14 – агрегат для виброочистки отливок и отделения отливок от стояков; 15 – барабан для выщелачивания остатков керамики; 16 – печь для термообработки отливок в защитной среде; 17 – полуавтомат для зачистки отливок; 18 – сортировка и складирование отливок.
