Хранение пресс-форм, штампов, деталей

Стеллажи с выдвижными полками с нагрузкой до 1000 кг.
Стеллажная конструкция  с выдвижными полками  и  подъемным механизмом (талью).
Широко используется для хранения пресс-форм, литейных форм, тяжелого инструмента, запасных частей к широкому спектру механизмов и агрегатов, в том числе для автомобилей, металлических заготовок.

Стеллаж с талью незаменим там, где отсутствует или невозможен доступ подъемных устройств (кран-балок, погрузчиков).
В ряде случаев, применение стеллажей с выдвижными полками позволяет сэкономить площадь, выделяемую под складирование запасных частей и инструмента.
Все операции по закладке-выкладке продукции могут осуществляться одним человеком.

Таль состоит из подвижной части – каретки, которая с помощью цепи перемещается в горизонтальном направлении по балке двутаврового сечения и собственно тали – подъемного механизма с отдельной цепью и крюком.
Съемный  инструмент (в данном случае штамп) подвозится к стеллажу на тележке.
Используя цепь для передвижения каретки по балке, работник перемещает таль в нужной положение.
Крюк подъемной цепи зацепляется за вспомогательный трос – обвязку.
Нужная полка выдвигается  и фиксируется стопором в выдвинутом положении. Груз опускается на полку.
В это время все остальные полки блокируются от выдвижения специальным устройством.

Полка может быть зафиксирована в трех положениях:
1.Положение хранения (вылет 0 мм).
2.Фиксированный вылет 370 мм.
3.Фиксированный вылет 500 мм.

Стеллаж оборудован направляющими, полки  легко выдвигаются при погрузке-выгрузке.
Нагрузка на полку – до 1000 кг.
Выдвижными являются три нижние полки, верхняя полка закреплена жестко.
Возможна комплектация стеллажей дополнительными выдвижными полками. Возможна сборка стеллажей в линию, что удешевляет конструкцию

Стеллаж является сборной конструкцией, удобной для транспортировки, безопасен в эксплуатации. Предусмотрено крепление к полу.
Поставляются как с подъемным механизмом (талью), так и без него.

Спецификация стеллажей

Модель

Спецификация

Примечания



Вес



СВП1000

H 2000 x W1470 x D800

Нагрузка на полку до 1000 кг

270 кг

H 2700 x W1470 x D800 (с талью г/п до 1000 кг)

Нагрузка на полку до 1000 кг

320 кг

Дополнительная выдвижная полка 1220 х 800 мм

Нагрузка на полку до 1000 кг



Покрытие элементов конструкции стеллажа: порошковое. Поверхность полок – оцинкованный металл

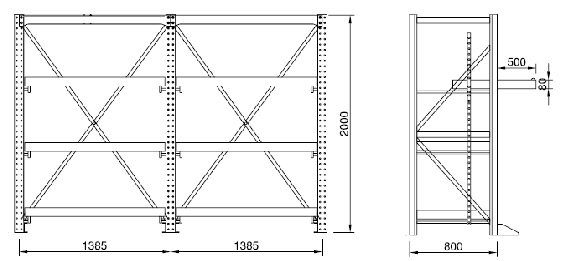

Конструкция и габаритные размеры

Стеллажи высотой 2000мм. собраны в линию



Стеллажи высотой 2700мм. собраны в линию, с талью
